Воздуходувка Continental 151
Технические данные


Число ступеней: от 1 до 10 (литые)
Соединение на всасе: 4'' (100 мм) Фланец, DN 100, PN 10
Соединение на выходе: 2,5'' (65 мм) Фланец, DN 65, PN 10
Рабочая скорость: 3600 об/мин с прямым приводом (60 Hz), 6400 с приводом от клиноременной передачи
Смазка: Консистентная смазка
Диаметр импеллера: 14'' (355,6 мм)
Окружная скорость импеллера: 217 f/s (66 м/с)
Первая критическая скорость: 5257 об/мин (10-ступеней)
Привод: Прямой привод или привод от клиноременной передачи
Допустимая вибрация: Полный размах 4,5 мм/с
Конец вала: 0,87'' (22 мм), впускной конец привода стандарт

Материал конструкции

Корпус подшипника: Литый чугун FGL 250
Секции: Литый алюминий Al Si 7 Mg
Стяжки: 1/2'' (12,7 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Два графитных кольца на каждом конце
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6305 С3
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий Al Si 10 Mg
Опора двигателя: Конструкционная сталь
Установка: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)


Размеры нагнетателя "А"
"В"
"С"
Вес
Ротор kg.m2
Фунт
Кг
 отлитый фабричный
 25'' (636 мм)
27'' (686 мм)
 151.01 18.26 (464)  60 (1524) 72 (1829) 2200  1000  0.85  0.27  0.36
 151.02  24.76 (629)  72 (1829)  84 (2134)  2930  1330  1.68  0.53  0.71
 151.03  31.26 (794)  84 (2134)  96 (2438)  3640  1650  2.50  0.79  1.05
 151.04  37.75 (959)  90 (2286) 102 (2591)  4300  1950  3.33  1.05  1.40
 151.05  44.25 (1124)  96 (2438)  108 (2743)  4980  2260  4.16  1.31  1.75
 151.06  50.75 (1289)  102 (2591)  114 (2996)  5650  2560  4.99  1.57  2.10
 151.07  57.24 (1454)  108 (2743)  120 (3048)  6330  2870  5.82  1.83  2.44
 151.08  63.74 (1619)  120 (3048)  132 (3353)  7050  3200  -  2.09  2.79

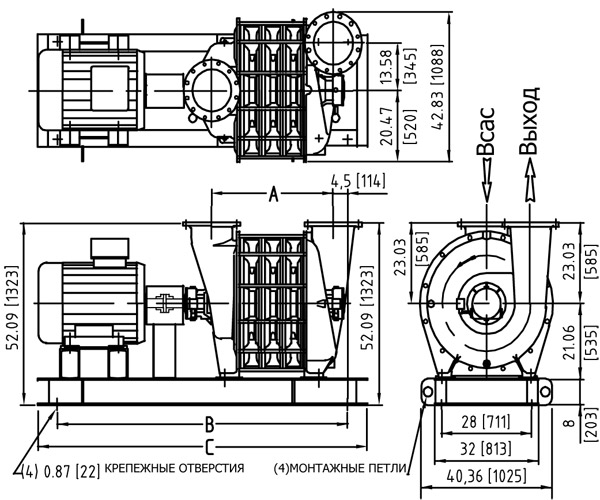

Воздуходувка Continental 151 - схема


Воздуходувка Continental 151
