Воздуходувка Continental 700
Технические данные


Число ступеней: от 1 до 6 (литые)
Соединение на всасе: 28'' (706 мм) Фланец, DN 700, PN 10
Соединение на выходе: 24'' (610 мм) Фланец, DN 0, PN 10
Рабочая скорость: 3570 об/мин с прямым приводом (60 Hz)
Смазка: Смазка консистентным смазочным материалом
Диаметр импеллера: От 36'' (915 мм)
Окружная скорость импеллера: 562 f/s (172 м/с)
Первая критическая скорость: 3725 об/мин (6-ступеней)
Привод: Прямой привод или коробка передач
Допустимая вибрация: Полный размах 4,5 мм/с
Уравновешивающий поршень: На всех ступенях с трубопроводом
Конец вала: 2'' 3/4 (95 мм), впускной конец привода стандарт

Материал конструкции

Секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 15/16'' (24 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Графитные кольца на каждом конце с закачиванием инертных газов
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6320 С3 стандарт AFBMA В10
Вал: Углеродистая сталь 42 Cr Mo 4 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий Al Si 10 Mg
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка: Анкорные болты
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)



Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2 отлитый
фунт кг
700.01 35 (890) 140 (3556) 158 (4013) 12780 5800 5.43
700.02 45.5 (1155) 155 (3937) 173 (4394) 15870 7200 9.85
700.03 55.9 (1420) 186 (4724) 204 (5182) 18950 8600 14.27
700.04 66.3 (1685) 186 (4724) 204 (5182) 21820 9900 18.69
700.05 76.8 (1950) 215 (5461) 233 (5918) 24900 11300 23.11
700.06 87.2 (2215) 215 (5461) 233 (5918) 27770 12600 27.53

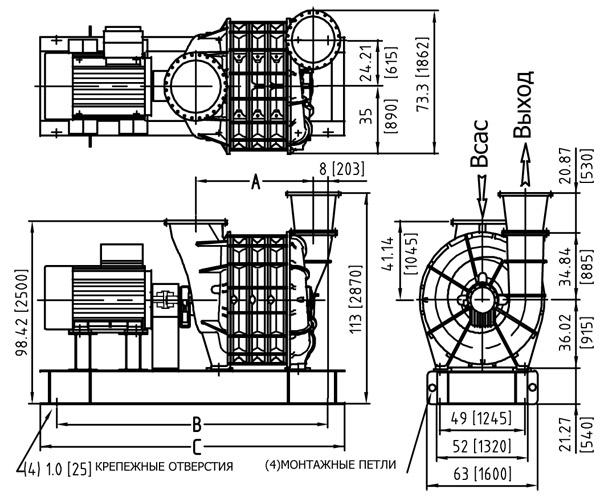

Воздуходувка Continental 700 - схема
Воздуходувка Continental 700
